一、概述

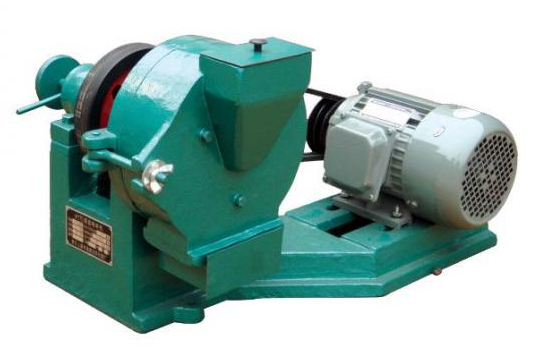

φ175盤式研磨機主要用于中等度礦石及水泥熟料，是冶金、地質、建材、化工等行業實驗室或化驗室的主要設備之一。該設備操作方便，防塵性能好，外表美觀。
二、工作原理
電機帶動皮帶輪旋轉，皮帶輪帶動主軸上的動磨盤旋轉，使動磨盤和定磨盤產生相對旋轉運動，使在兩盤中間的物料粉碎，并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的。
三、技術參數
1、磨盤直徑 ----- φ175
2、給料大粒度 -- ≤4mm
3、出料粒度 ------ ≤0.15 mm
4、生產率 ----- 25㎏/h
5、主軸轉速 ------ 900r/min
6、功率 ------ 1.1KW
7、外形尺寸 ------ 600*360*610
8、重量 -------- 90Kg
四、研磨機的結構
主要由支架、軸承座、研磨座、動磨盤、定磨盤、活動研磨蓋、皮帶輪及電機組成。
五、試車、使用及保養
1、試車：試車前打開前蓋，看轉動皮帶是否轉動靈活，如不靈活應放松調節手輪，然后再轉動皮帶直至靈活。檢查各緊固件是否緊固，鎖緊蝶形螺母，方可試車，試車時不可放物料。
2、使用：打開活動研磨蓋上的塞子，松開蝶形螺母，調節手輪，從塞孔中看兩磨盤間隙不要太大，但太緊也會造成啟動困難。鎖緊蝶形螺母，塞緊塞子，把物料從活動研磨蓋的入料口加入，接通電源工作。若發現出料粒度達不到要求，應調節手輪，直到滿足要求為止。工作時兩個蝶形螺母都要鎖緊，否則影響使用。工作結束切斷電源，從落料箱中取出物料。調換試樣，為了使化驗數據準確，可松開蝶形螺母Ⅱ，打開活動研磨蓋，用刷子刷凈工作室內殘留物。
3、保(bao)養：打(da)開整機(ji)的上(shang)罩殼，擰出兩(liang)導向(xiang)螺(luo)釘(ding)，向(xiang)內注入(ru)潤滑(hua)(hua)油即可(ke)，然后(hou)將兩(liang)導向(xiang)螺(luo)釘(ding)旋(xuan)入(ru)（注意，不可(ke)預緊兩(liang)軸承套、，否則軸承套潤滑(hua)(hua)不靈(ling)活(huo)，調節手輪無法調節兩(liang)磨(mo)(mo)(mo)盤間隙）。蓋好上(shang)罩殼。須更(geng)換動磨(mo)(mo)(mo)盤時，用(yong)扳手松(song)開三只固(gu)定動磨(mo)(mo)(mo)盤的螺(luo)釘(ding)即可(ke)。
