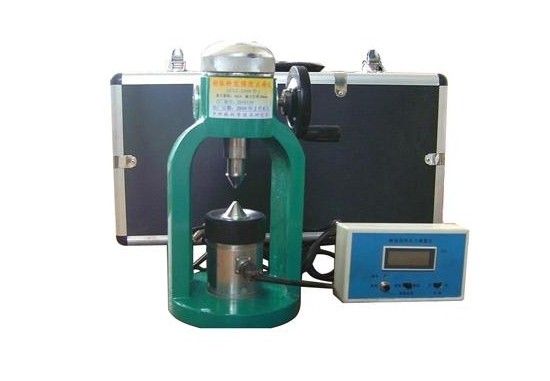

ZXL-2000型砌體砂漿強度點荷儀(yi)

一、適用標準
ZXL-2000型砌(qi)體(ti)砂漿強(qiang)度(du)點荷儀是根據GB/T50315-2000  <<砌(qi)體(ti)工程現場(chang)(chang)檢驗技術規程>>  而(er)研制(zhi)生(sheng)產的(de).是砌(qi)體(ti)砂漿強(qiang)度(du)檢測的(de)專用儀器,其特(te)點是能在(zai)現場(chang)(chang)或試驗室直接(jie)測試,不影(ying)響墻體(ti)受力性能,具有檢測容易(yi),操(cao)作方便,所需時間(jian)短,測試準確度(du)高(gao)等特(te)點,完全可(ke)以滿(man)足(zu)砌(qi)體(ti)工程現場(chang)(chang)質量控制(zhi)及舊、古房屋質量鑒(jian)定、評定的(de)客觀需求.

二、主要技術參數

1、  大量程(cheng):  3KN

2、  大行程(cheng):  30mm

3、  電源電壓:  4.5V

4、  凈  重:  4.8kg

三(san)、  結構(gou)與原理(li)

點荷儀由蝸輪、蝸桿機械加荷系統,壓力傳感器和微電腦峰值顯示器組成,傳感器安裝在加荷系統的底座上,峰值顯示器和加荷系統用導線連接.
工作時(shi),將(jiang)預先取好的(de)砂漿試(shi)樣(yang)放在壓(ya)頭上,用手順時(shi)針慢慢轉動(dong)點荷儀(yi)的(de)手柄(bing),使(shi)升降絲杠向(xiang)下移動(dong),當加載(zai)(zai)頭頂住砂漿試(shi)樣(yang)時(shi)就產生了壓(ya)力(li)荷載(zai)(zai),然后緩慢均勻的(de)施加荷載(zai)(zai)直至試(shi)件破壞,此時(shi)微電腦峰值顯示器將(jiang)大荷載(zai)(zai)保持(chi)住.

四、  使用方(fang)法

1、  儀(yi)器(qi)使(shi)用前,先將(jiang)傳感器(qi)與微電腦峰值(zhi)顯(xian)示器(qi)的(de)連線(xian)接好,然(ran)后(hou)接通(tong)電源將(jiang)顯(xian)示器(qi)上電源開關(guan)打開,此時“加荷”指示燈亮,觀察顯(xian)示器(qi)上的(de)數字(zi)是否(fou)為零若不為零應按“置零”鍵,  使(shi)其(qi)清零.

2、  按下“峰值”  鍵,峰值指示燈亮,此時可以加荷,當試件破壞時顯示器顯示的示值為此試件的大強度值,單位為N.
當做(zuo)下(xia)一個(ge)試件時(shi)需按(an)下(xia)“峰值(zhi)(zhi)”鍵使(shi)(shi)加(jia)荷(he)指示(shi)(shi)燈(deng)(deng)亮(liang)(liang),上一個(ge)試驗(yan)數(shu)據消除,若顯(xian)(xian)示(shi)(shi)器顯(xian)(xian)示(shi)(shi)的數(shu)值(zhi)(zhi)為零(顯(xian)(xian)示(shi)(shi)器有(you)較小數(shu)值(zhi)(zhi)飄移(yi)屬正常現象)再按(an)下(xia)“峰值(zhi)(zhi)”  鍵使(shi)(shi)“峰值(zhi)(zhi)”指示(shi)(shi)燈(deng)(deng)亮(liang)(liang),此時(shi)可加(jia)荷(he)做(zuo)下(xia)一個(ge)試驗(yan),若顯(xian)(xian)示(shi)(shi)器顯(xian)(xian)示(shi)(shi)數(shu)值(zhi)(zhi)較大在“加(jia)荷(he)”燈(deng)(deng)亮(liang)(liang)狀態下(xia)按(an)“置(zhi)零”鍵使(shi)(shi)其清零.每次試驗(yan)均需重復上述程序,但(dan)峰值(zhi)(zhi)指示(shi)(shi)燈(deng)(deng)不亮(liang)(liang)時(shi)顯(xian)(xian)示(shi)(shi)器沒(mei)有(you)峰值(zhi)(zhi)保(bao)護功(gong)能,顯(xian)(xian)示(shi)(shi)數(shu)值(zhi)(zhi)會隨(sui)著(zhu)卸荷(he)而自動消除.

3、  將每個(ge)測點(dian)處剝離(li)出(chu)的砂漿大片加工成(cheng)(或選(xuan)取)符合(he)下列要求(qiu)的試件(jian):厚度  5-20mm,預估作用半徑15-25mm,大面應平整,但(dan)其邊緣(yuan)不要求(qiu)非常規則.

4、  在(zai)砂(sha)漿試件上畫出(chu)作(zuo)用(yong)點,用(yong)卡尺(chi)測(ce)其厚度t,精確至0.1  mm.

5、  將砂(sha)漿(jiang)試樣(yang)放置在下加載(zai)(zai)頭(tou)上,上、下加載(zai)(zai)頭(tou)對準預先畫好(hao)的作用點(dian),用手順時(shi)(shi)針慢(man)(man)慢(man)(man)轉動(dong)點(dian)荷儀的手柄,通過蝸輪、蝸桿傳動(dong)使升降(jiang)絲(si)杠向(xiang)下移(yi)動(dong),當加載(zai)(zai)頭(tou)頂住砂(sha)漿(jiang)試樣(yang)時(shi)(shi)就產生了壓(ya)力荷載(zai)(zai),然后(hou)緩慢(man)(man)均勻的施加荷載(zai)(zai),至試件破壞,此時(shi)(shi)停止加荷.

6、記錄(lu)下峰值顯(xian)示器(qi)(qi)讀數后,代入公式,計(ji)算強度,點(dian)荷儀顯(xian)示器(qi)(qi)的讀數單位為N.

7、將破壞后(hou)的(de)試(shi)件(jian)拼接(jie)成原樣,量測荷載(zai)實際作用(yong)(yong)點中心到試(shi)件(jian)邊緣(yuan)的(de)短距離即為作用(yong)(yong)半徑,精確至0.1  mm  .

8、注(zhu)意:不要將上下加(jia)(jia)載(zai)頭(tou)直接(jie)頂壓,如(ru)需上下加(jia)(jia)載(zai)頭(tou)來做本項檢驗時,必(bi)須在上下加(jia)(jia)載(zai)頭(tou)之間放置砂漿片,以免損壞(huai)加(jia)(jia)載(zai)頭(tou).

9、儀器的檢定調整
本儀器出廠前已與標準器進行檢定.傳感器經過一段時間使用需重新檢定時,用戶可將顯示器后蓋四個固定螺釘卸下取下前面板,旋轉數碼顯示塊左下角(上面的)電位器上的螺釘即可.(下面的電位器是用來調整零點的)調整時應將顯
示器處(chu)于“加(jia)荷(he)”燈亮狀態下進行,反(fan)復加(jia)荷(he)卸荷(he)試驗.檢定后(hou)用稠油漆將(jiang)調(diao)整螺釘(ding)封牢,以免受震動發生變化.

五、  維護與保養

1、  儀器(qi)使用完畢,應清理干凈,裝入(ru)箱中備用

2、  微電腦峰(feng)值顯(xian)示(shi)器采用集(ji)成(cheng)電路(lu)組裝,在(zai)使(shi)用時電源電壓(ya)應穩定在(zai)220V±5V范圍(wei)內.

3、儀器在使用和存(cun)放均應于(yu)室內干燥地方(fang),切忌暴曬(shai),雨淋和受潮,以(yi)延長(chang)使用壽命.

4、蝸輪箱內應定期注黃干油,保持潤滑.
